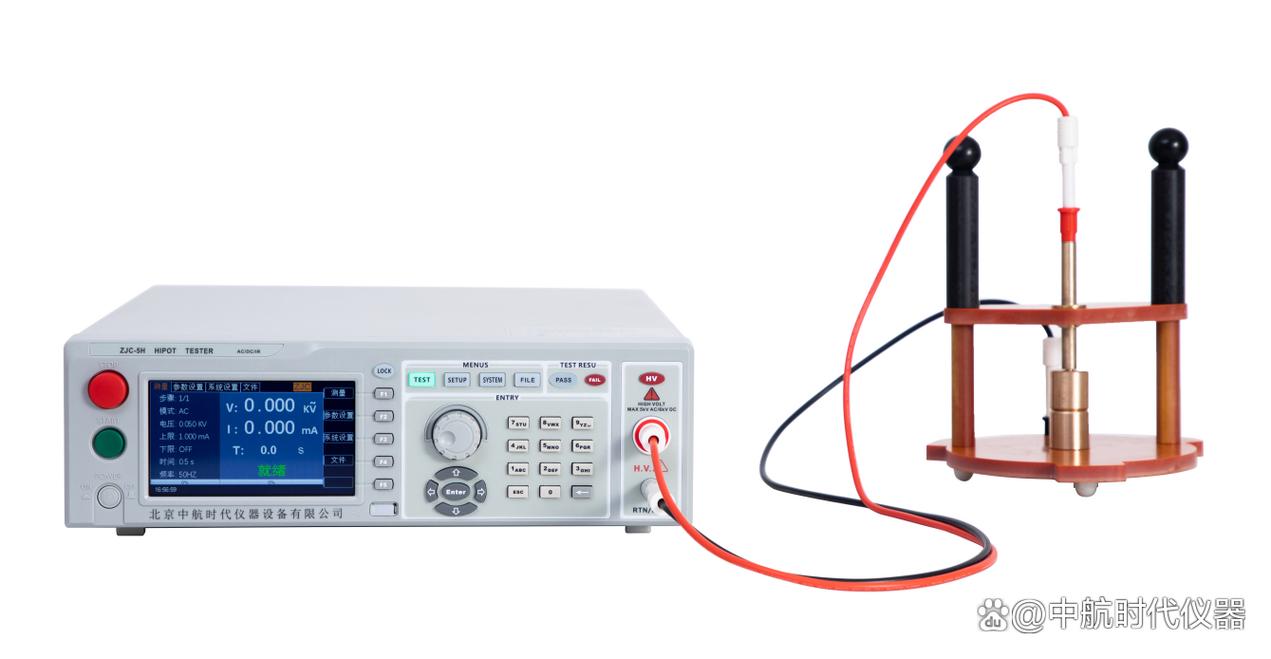

小型耐电压击穿试验仪与击穿强度测试仪简介

在电气工程、材料科学以及电子制造领域，评估绝缘材料的电气性能是确保产品安全性与可靠性的关键环节。其中，小型耐电压击穿试验仪与击穿强度测试仪作为核心的检测设备，正发挥着越来越重要的作用。而电压击穿试验仪这一统称，则涵盖了实现这一测试目的的各类仪器。本文将为您简要介绍这几类设备的基本概念、工作原理及其应用价值。

一、核心概念解析

我们需要理清这几个常见术语之间的关系：

1. 电压击穿试验仪：这是一个广义的统称。它泛指所有用于对绝缘材料或电气设备施加电压，直至其发生击穿（即失去绝缘性能，形成导电通路）的测试仪器。根据应用场景和测试对象的不同，它可以表现为多种形式。

1. 击穿强度测试仪：这通常是一种专门用于测量固体绝缘材料（如薄膜、板材、树脂等）击穿强度（也称为介电强度）的仪器。击穿强度是指材料在单位厚度上所能承受的最大电压，通常以kV/mm为单位。该仪器通过逐步升高电压，记录材料发生击穿时的电压值，并自动计算击穿强度，是材料研发和质检的重要工具。

1. 小型耐电压击穿试验仪：这是电压击穿试验仪的一种特定类型。它具有体积小、重量轻、操作简便的特点，专门为实验室、生产线或现场检测而设计。所谓耐电压测试，有时与击穿测试目的略有不同——它通常是一个非破坏性测试，即在规定的电压下保持一段时间，观察是否发生击穿或闪络，以判断产品是否合格。但小型耐电压击穿试验仪往往兼具有这两种功能，既能进行耐压测试，也能进行击穿测试。

二、工作原理与测试过程

无论是哪种类型，其核心工作原理基本一致：仪器由高压产生单元、电压调节与控制单元、电压电流测量单元以及保护单元组成。

测试时，将待测样品置于两电极之间，通过升压装置（手动或自动）按设定的速率升高电压。电压和电流数据由测量单元实时采集。

漏电流监测：在达到击穿点之前，会有微小的泄漏电流。当电流瞬间剧增时，即判定样品被击穿。

击穿判定：仪器会自动切断高压输出，记录击穿电压值。

对于击穿强度测试仪，还需精确测量样品的厚度，以便计算击穿强度。部分先进的小型设备配有自动厚度测量或输入功能，直接得出结果。

三、典型应用领域

小型耐电压击穿试验仪与击穿强度测试仪的应用极为广泛：

新能源领域：评估锂电池隔膜的耐电压和击穿强度，对防止电池内部短路至关重要。

高分子材料：测试绝缘薄膜、绝缘漆、层压板等的介电强度，为新材料的研发提供数据。

电子元器件：电容器、变压器、绝缘子等出厂前的耐压筛选，确保产品可靠性。

电线电缆：检验绝缘层的绝缘性能是否符合标准。

家电与开关：安规检测中，对带电部件与外壳间的绝缘进行耐电压试验，保障用户安全。

四、如何选择合适的仪器

选择小型电压击穿试验仪时，需考虑以下参数：

输出电压范围：从几kV到数十kV，根据测试标准（如IEC、GB、ASTM等）和样品需求确定。

升压方式：手动、自动电动升压，速度可调。

测量精度：电压/电流的测量精度直接影响结果的可信度。

安全保护：完善的过流、过压、放电及接地保护功能，保障操作人员安全。

合规性：仪器需符合相关安规测试标准，如GB/T 14081、IEC 60243等。

工欲善其事，必先利其器。小型耐电压击穿试验仪和击穿强度测试仪虽看似不起眼，却是一道保障亿万电器安全运行的无形防线。更多关于电压击穿试验仪的知识分享可关注后续文章，想从事工程师等行业，经常看看这方面的专业知识也很有用，学习和掌握这些设备的原理与操作，将有助于我们更好地把控产品质量，推动技术创新与安全生产。想具体针对你们的产线或整改后案例更详细的拆解，可以把典型场景样例发我，随后续文章结合更多完整的数据和标准细节来论述更为科学的对策和实施方案。
